トラクタ搭載デジタルカメラを用いた直播水稲の生育量推定手法

［要約］

スターホイールトラクタに搭載したデジタルカメラを用いて得た、直播水稲の直上からのカラー画像情報（植被率、ＲＧＢ演算値）は生育量（葉面積指数、SPAD値など）と相関があり、生育量推定手法として利用可能である。

［背景・ねらい］

大区画圃場での直播水稲の収量・品質の安定化に向け、圃場内の生育むらを把握し、それを小さくするという精密な管理が必要となる。これまでリモートセンシング技術によって生育量を把握する手法としてはいくつか開発されている。しかし、稲体の大きさと葉色の両方を推定する手法はあまりみられない。そこで、安価で一般に入手可能、しかも取り扱いも容易なデジタルカメラ（デジカメ）を水稲管理作業用車輪（スターホイール）を装着したトラクタに搭載して、得られたデジタルカラー画像情報から生育量（葉面積指数、SPAD値など）を迅速に推定するための手法を開発する。

［成果の内容・特徴］

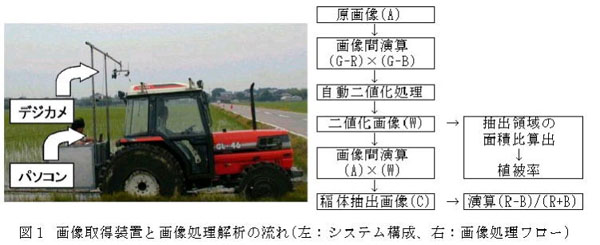

1. 画像取得装置は、スターホイールトラクタ後部に装着したキャリアのアームに鉛直下向きに固定されたリモコンシャッタ付きデジカメ（地上高約2m）、カメラとつながったパソコン、電源等付属機器という簡易な構成である（図１左）。
2. パソコン画面で撮影地点の状況を確認しながら画像取得を行う。
3. 取得された画像は、図１右のフロー図に従い、画像処理解析ソフトを用いて処理解析を行うことで、生育量に関係する演算値（植被率、(R-B)/(R+B)）が得られる。

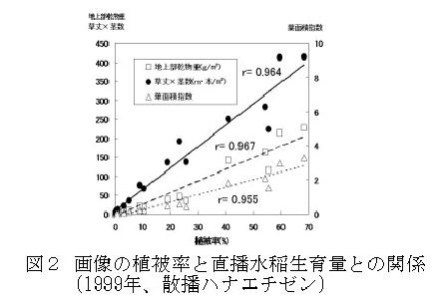

4. 画像処理解析により得られた画像の植被率は葉面積指数（LAI）等の生育量と相関があり（図2）、直播水稲の葉面積指数、地上部乾物重など、生育量の推定手法として利用が可能である（植被率が70％以下の場合）。

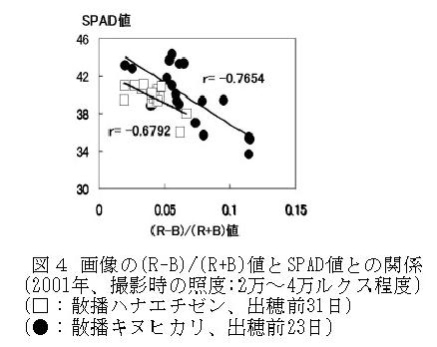

5. 原画像(A)と植被率算出のため作成された二値化画像(W)との画像間演算(A)×(W)により稲体の部分のみの情報を抽出できる（図3）。幼穂形成期頃の稲体抽出画像(C)から算出される(R-B)/(R+B)はSPAD値と相関があり（図４）、葉色推定手法として利用が可能である。

[成果の活用面・留意点］

1. 画像取得にあたっては照度の変動が小さいときに行う。また画像取得時にはトラクタは停止状態とし、画像がブレないシャッタースピードとする。
2. 画像処理解析には、得られた画像の中央部（画像全体面積の約1/10）を用いた。
3. 品種などによって回帰式が異なるため、必要に応じ回帰式を作成して、生育量推定に用いる。
4. デジカメの搭載はスターホイールトラクタに限定するものでない。水稲生育期間中、圃場内を安定して走行できるものであればよい。

[具体的データ］

[その他］
