小型牧柵柱施工機

※アーカイブの成果情報は、発表されてから年数が経っており、情報が古くなっております。
同一分野の研究については、なるべく新しい情報を検索ください。

要約

小型牧柵柱施工機は,牧柵柱の打ち込み,抜き取りが可能な装置である。180cm程度の金属製牧柵柱に適応し,15°までの傾斜地で作業できる。牧柵柱1本あたりの打設時間は,慣行作業より増加するが,作業負荷は軽減される。

行動障壁として多用されている有刺鉄線牧柵の設置は、鉄柵柱を人力で打ち込むため、過重な作業が強いられる。また,設置後は資材が経年的に劣化するため維持管理や更新に多大な労力を要している。そこで,省力的に牧柵柱の打設,抜き取りが可能な小型牧柵柱施工機を開発する。

本装置は,杭打機,ウィンチおよび走行車で構成されている( 表1 , 図1 )。杭打機は,打設用シリンダの上下方向の動きによる打撃と杭打機の自重とで牧柵柱を打ち込む。180cm程度の金属製牧柵柱に適応し,アダプタを交換することで断面形状の異なる牧柵柱を打設できる。また,ウィンチは,杭打機の昇降と牧柵柱の抜き取りを行う。
本装置による打設および抜き取り作業は,2人または1人で行う。打設作業では,作業者がアダプタに牧柵柱を固定し傾倒等を調整した後,目的の深さまで打ち込む。抜き取り作業は,ウィンチ先端に装着したフックを牧柵柱に掛け,引き上げる。
15°までの傾斜地では,等高線方向,縦断方向の作業が可能である。
機械で打設した牧柵柱の傾倒角度は,1.1°以下,打込深誤差は,1.7cm前後で,慣行手打ち作業と比較して同等の精度である (表2) 。
牧柵柱1本あたりの抜き取り時間は,慣行手打ち作業と比較して同程度である。また,牧柵柱1本あたりの打設時間は,約60秒であり慣行手打ち作業と比較して20秒程度余分に時間を要するが,作業負荷は軽減される (表2) 。

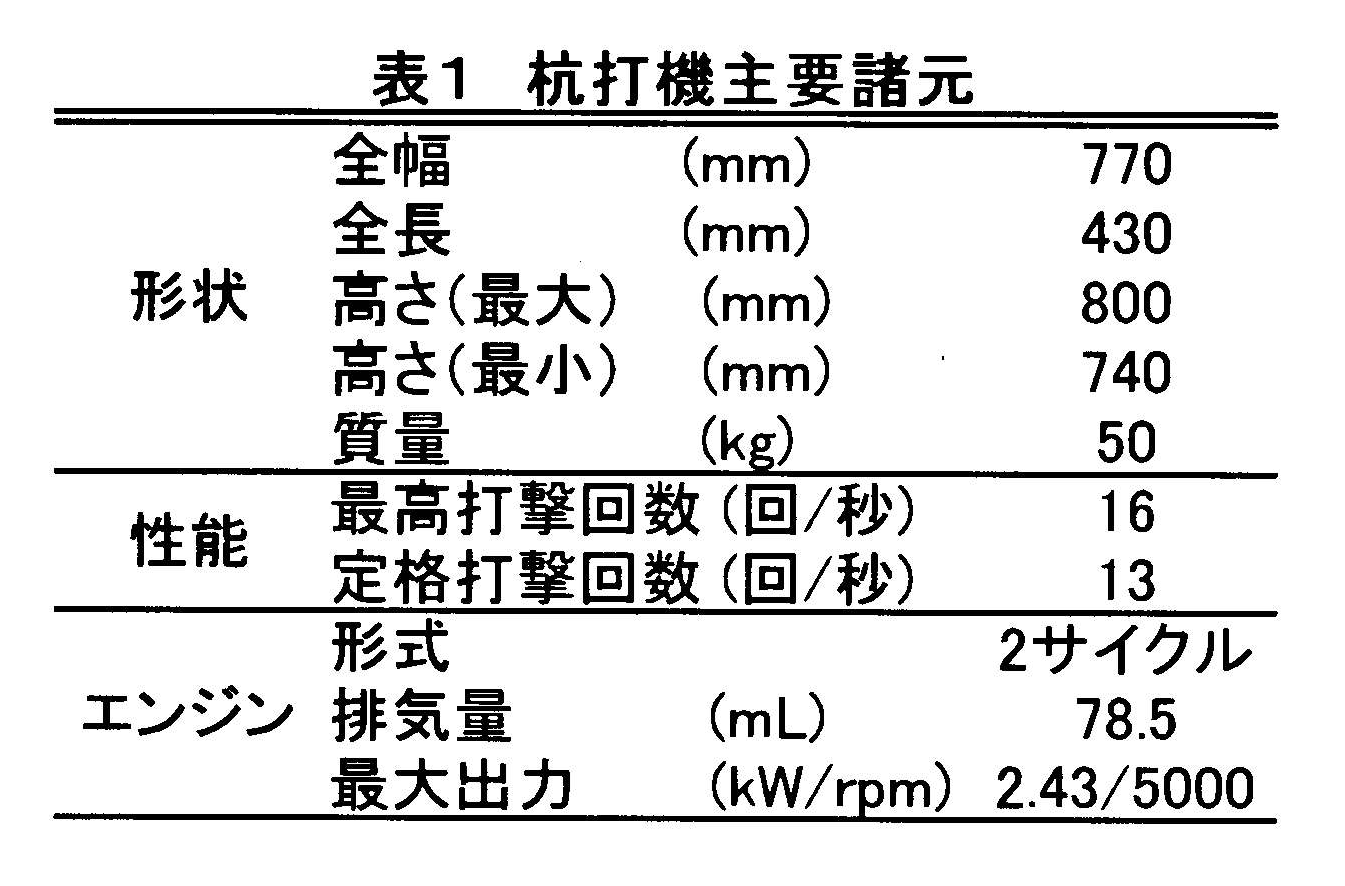

表1 杭打機主要諸元

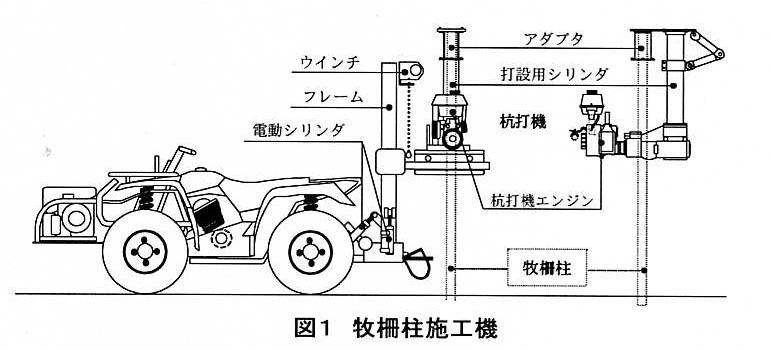

図1 牧柵柱施工機

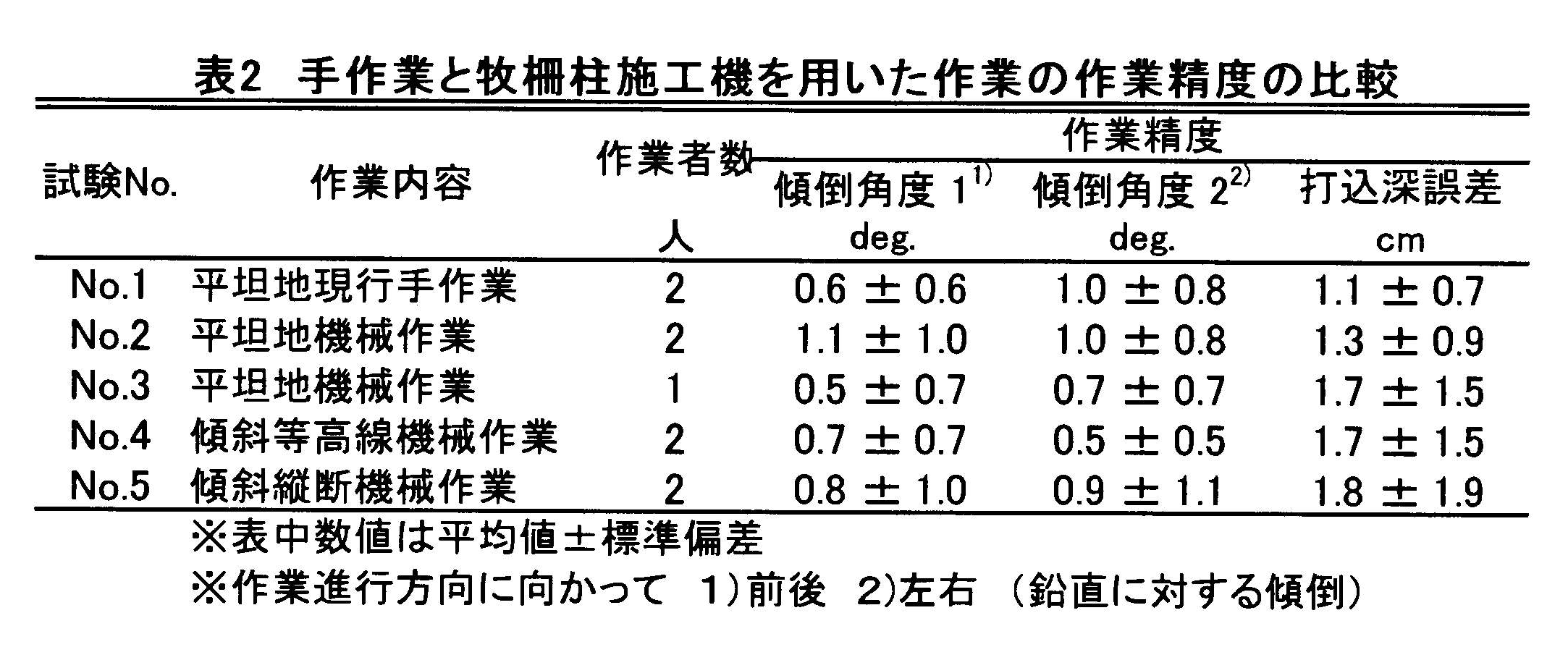

表2 手作業と牧柵柱施工機を用いた作業の作業精度の比較
