ロールベールの計量・搬送を軽労化するロールベール用クランプ

※アーカイブの成果情報は、発表されてから年数が経っており、情報が古くなっております。
同一分野の研究については、なるべく新しい情報を検索ください。

要約

ロールベールを垂直に持ち上げ可能なクランプとホイスト秤による計量・運搬装置。クレーン付トラックに懸架することで、クレーン付トラック1台でロールベールの保管場所や圃場においてロールベールの重さを計りながら、積み込み・積み下ろしできる。

• キーワード:ロールベール、計量、ハンドリング、クレーン付トラック
• 担当:畜産草地研・飼料調製給与研究チーム
• 代表連絡先:電話 0287-36-0111
• 区分:畜産草地
• 分類:技術・普及

背景・ねらい

ロールベール調製は自給飼料作物の収穫調製において広く普及している。近年は飼料イネ生産現場等で、畜産農家の圃場以外でのロールベール調製も増えつつあり、広域流通が課題となっている。ロールベールのハンドリングは、ベールグラブを用いることが一般的であるが、ベールグラブを持たない農家や、遠隔圃場からのロールベール搬送のようにベールグラブ付作業機の輸送が必要な場面等で、簡便な搬送手法が求められている。また一部飼料イネ生産現場においては、ロールベールの重さから耕種農家への支払額を算定しており、圃場でロールベール計量できる手法が必要とされている。そこで懸架式機構を用いたロールベール用クランプ(以下クランプと略記)とホイスト秤によるロールベールの計量・搬送の軽労化手法を開発する。

成果の内容・特徴

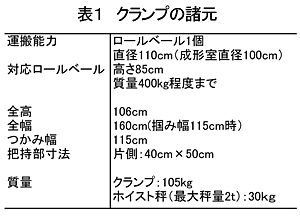

• クレーンや重機に懸架して利用するクランプである。直径110cm(ロールベーラ成形室直径100cm)のロールベールのサイズに合わせて、クランプの把持幅・把持深さ・把持部を拡張している(表1、図1)。ロールベールを垂直に持ち上げることができる。ハンドリングによるロールベールの変形は少なく、ラップフィルムを傷つけることなく搬送できる。

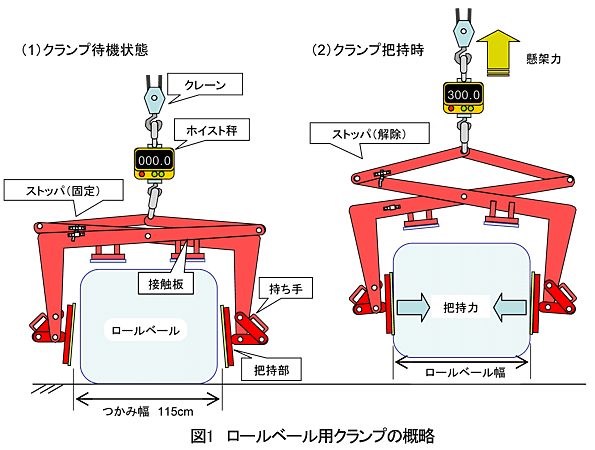

• 懸架したクランプをロールベールの上部から、クランプの接触板がロールベール上面に接するまで降下させてから、ストッパを解除してクランプを持ち上げると把持部がロールベールを挟み込み、ロールベールを垂直に持ち上げる。次にクレーンで移動してから全体を降下させ、ロールベールが接地後さらに接触板がロールベール上面に接するまで降下させると、ストッパがロックされ、クランプが開口した状態となる(図1)。縦置き・横置きのロールベールを把持でき、2段積み降ろしも可能である。

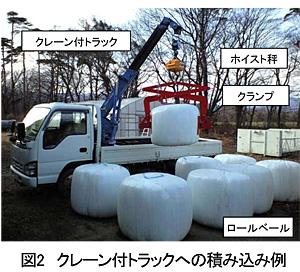

• クレーン付トラックのクレーンとクランプの間にホイスト秤を挟むことで、ロールベールの保管場所や遠隔圃場において、クレーン付トラック1台でロールベールの重さを計りながら、トラック荷台にロールベールを積み込み・積み下ろしできる(図2)。

成果の活用面・留意点

• ベールグラブがない状況下で、牧草・飼料イネ・トウモロコシ・TMR等のロールベールを計量・搬送できる。
• 飼料イネ生産圃場等でのロールベールの計量・搬出作業での利用や、TMRセンタ等でのロールベールの計量・搬送作業での利用が想定される。
• 本手法では、玉掛け技能・小型移動式クレーン運転の資格が必要で、作業の際はクレーン付トラックの揚荷能力と安全確保に留意する必要がある。
• 平成19年度畜産草地研究成果情報のクランプ(直径90cm用)を既存の特許に抵触しない構造として開発したものであり、平成21年度内に市販化の予定である。

具体的データ

その他

• 研究課題名:発酵TMR利用のための大規模生産・調製・流通・給与技術の確立
• 課題ID:212-f
• 予算区分:委託プロ(えさ)
• 研究期間:2006～2008年度
• 研究担当者:喜田環樹、浦川修司、松尾守展、重田一人
• 発表論文等:喜田(2008)畜産技術640号:14-17
