ディファレンシャルGPSを用いた無人探査船による深浅測量システム

※アーカイブの成果情報は、発表されてから年数が経っており、情報が古くなっております。
同一分野の研究については、なるべく新しい情報を検索ください。

要約

測位のためのディファレンシャルGPSと水深計測のための音響測深機を搭載した無線操縦が可能な小型探査船による深浅測量システムの開発を行った。運搬性に優れ、短時間で簡易に高精度な水中地形の測量が可能となる。

• 担当:農業工学研究所・水工部・河海工水理研究室
• 代表連絡先:0298-38-7567
• 部会名:農業工学
• 専門:情報管理
• 対象:計測・探査技術
• 分類:普及

背景

沿岸海域、湖沼、ため池、河川等では、環境保全や土木施工、水資源管理、施設管理等さまざまな目的で水中地形や底部堆積物の実態把握が求められている。深浅測量では、実船を配備したりと作業が大がかりとなるばかりでなく、移動している船、すなわち測量位置の同定とアナログで記録された測深データの処理に多大の時間と労力を要している。運搬性、機動性に優れ、短時間且つ簡便に高精度で測探作業を行える水中地形測量システムの開発を行った。

成果の内容・特徴

• 測量船システムの概要と特徴:探査船位置同定のための測位手法として人工衛星による測位システムであるDGPS(Differencial Global Positioning System)を使い、デジタルで測探結果を出力できる音響測深機を組み合わせることで、測量地点の位置及び水深のデータを連続的に得ることが出来るシステムとした。これら装置を無線操縦が可能な可搬型小型探査船に搭載し、迅速かつ機動性を高めた地形測量調査が行える(図-1)。1:)測位部:DGPSでは、2台のGPS(参考地点-基地局、未知点一探査船)で単独測位を行い共通誤差を打ち消すことで、水平方向の測位精度が0.5m軽度まで改著される。参考地点の補正データを探査船に特定小電力無線モデム(データ転送4800bps)を介して送信し、リアルタイムで測位位置を同定する。DGPSシステムには、トリンブル社製4000シリーズを用いた。2:)測深部:デジタル出力を付加した精密音響測探機((株)カイジョー、PS-20R型)を用いた。超音波の周波数は200KHzであり、測深精度は、±(3cm+深度(cm)×1/1,000)である。3:)データの記録:GPS及び音響測深機からのデータをRS232C経由で探査船に搭載したノートパソコンに同時記録する。走行後直ちにデータ処理を行うことにより、地形形状を把握できる。4:)探査船:上記測定機材、バッテリー等を搭載しうる浮力を有し、分解して車で運べる無線操縦可能な双胴船タイプの小型船の製作を行った。双胴船タイプにより、波等に対する船の自律安定性の向上が図られ、測深精度に及ぼす船体動揺を低減させることができる。本装置一式は、ワンボックスタイプの車に搭載でき、作業に要する最少人員は2名である。

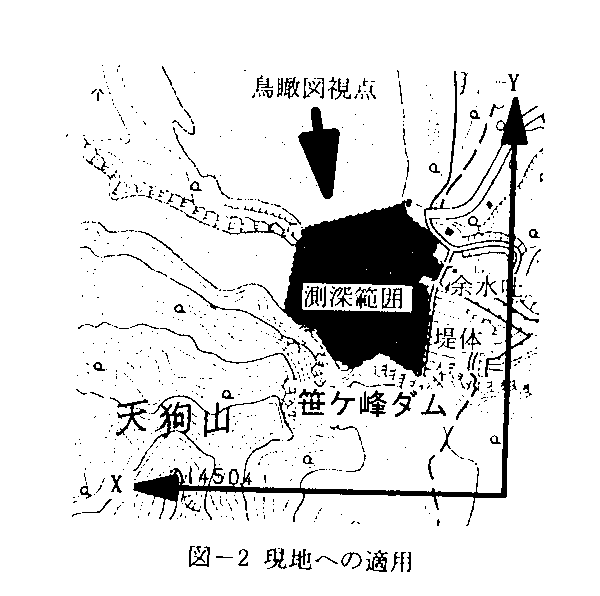

• 現地での検証試験:新潟県南部妙高山麓の笹ケ峰ダム(有効貯水量9,200千m³)で、本システムを持ち込み探浅測量を実施した。ダム堤体近く概ね400×400mの範囲で測定を行った(図-2)。得られた水中地形を図-3に示す。測量に要した時間は、5時間程度で、探査船の累加走行距離は、13,000mであった。コンクリー卜路床の余水吐エプロン部水深は一致し、湖底や河道部またダム築造時に残された旧堤体を含め現地状況をよく再現している。

成果の活用面・留意点

本成果は、海浜変形、河床形状、ため池、ダム堆砂等の調査に有効であり、比較的静穏な水域状況時での利用が望ましい。

具体的データ

その他

• 研究課題名:非線形性を考慮した浅海域波動場の解析技術の高度化
• 予算区分:経常
• 研究期間:平成9年度(平成6年-10年)
• 研究担当者:奥島修二(企画連絡室)、藤井秀人、樽屋啓之(九州農業試験場)
• 発表論文等:特許出願中(出願番号、特願平9-117595)
