中山間地域用水路の防災施設としての無動力止水ゲート

※アーカイブの成果情報は、発表されてから年数が経っており、情報が古くなっております。
同一分野の研究については、なるべく新しい情報を検索ください。

要約

洪水時用水路内の水位が上昇した場合、自動的にゲートが閉塞し、余水吐から洪水流を放流させ、洪水後用水路内の水位が低下すると再び自動的にゲートが開く無動力止水ゲートを考案し室内水理実験により、水理特性を明らかにした。

• 担当:農業工学研究所・水工部・水路工水理研究室
• 代表連絡先:0298-38-7566
• 部会名:農業工学
• 専門:用排水
• 対象:計画・設計技術
• 分類:研究

背景

中山間地域においては、過疎化、高齢化が進み地域の水土保全管理機能が低下している。降雨時及び洪水期の水門、ゲート操作については危険で、かつ多大な管理労力が要求される。このため洪水時に水路内水位が上昇すると無動力ゲートが作動し、受益地、集落への洪水の流入を防ぐ、無動力止水ゲートを考案し、その水理特性を室内模型実験により明らかにした。

成果の内容・特徴

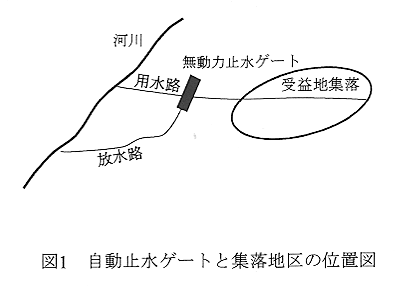

• 無動力ゲートは水路内の水位が上昇すると、流水により無動力でゲートが閉塞し、用水路内の洪水流を放水路から放流するものである( 図1)。
• 開方向のモーメントを発生させるカウンターウエイトと、水路内の水位上昇、流速の増加によって生じる閉方向のモーメントとのバランスで、ゲートが開閉する(図2,3,4)。
• 作動水深h1(ゲート閉塞開始時の水位)とh2(ゲート開放開始時の水位)はカウンターウエイトにより制御することができる。

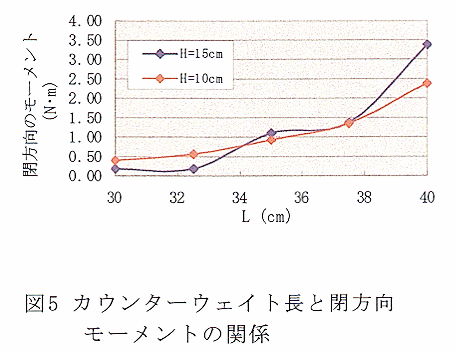

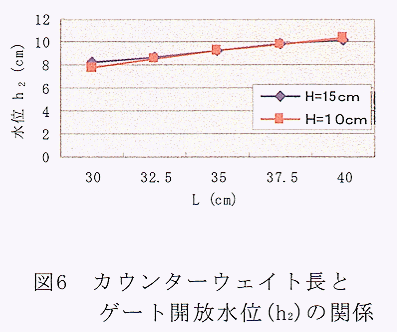

• ゲートが閉塞するときは、主として流れが閉方向のモーメントを発生させる。カウンターウエイトの開方向のモーメントより、流れによる閉方向のモーメントが上回った時点でゲートが閉塞を開始しする(図5)。また、静水圧を主とする閉方向のモーメントが開方向のモーメントを下回った時点で再び開放する(図6)。その関係は(1)、(2)式で表すことができる。本実験ではα=2.1、β=0.7を得た。
  ゲートが閉塞するとき(1)
  ゲートが開放するとき(2)
  Mo:カウンターウエイトによる開モーメント(N・m)、α:実験係数(閉塞時)、
  H:開口部長(m)、ρ:水の密度(kg/m₃)、v:ゲート閉塞開始時の流速(m/s)、
  β:実験係数(解放時)、a:扉体面積(m₂)、θ:扉体と水路底の角度、L2:扉体長(m)

成果の活用面・留意点

ゴミや流木が流下してつまると、作動不可能となることが予測され、スクリーン等の水利施設との複合的な技術が必要となる。本ゲートは小規模な水路への適用する。

具体的データ

その他

• 研究課題名:中山間地域の水路施設の防災管理技術の開発
• 予算区分:経常
• 研究期間:平成12年度(平成10年～12年)
• 研究担当者:島 武男、田中 良和、中 達雄
• 発表論文等:1)島武男ら、地形要因からみる中山間地用水路の特性分析、農業土木学会講演要旨集、280-281、1999.
                    2)島武男ら、中山間地域水路の防災管理のための自動止水ゲートの開発、農業土木学会中国四国支部講演要旨集、133-135、2000.
