中性子水分計による、地すべり地の排水トンネルの地下水排除効果判定手法
※アーカイブの成果情報は、発表されてから年数が経っており、情報が古くなっております。
同一分野の研究については、なるべく新しい情報を検索ください。
要約
地すべり地の排水トンネル内の観測孔を利用して、中性子水分計で含水比の鉛直分布を定期的に計測し、排水トンネル周辺地山の含水比及びすべり面の間隙水圧の低下を観測する。この手法によって排水トンネル内の地下水排除効果を判定できる。
- 担当:農業工学研究所・地域資源部・地下水資源研究室
- 代表連絡先:029-838-7539
- 区分:研究
- 分類:普及成果情報
背景
中山間地の地すべり防止工事として施工される地下水排除工は観測井の地下水の低下によって効果を判定している。しかし、地下水の流動形態は地山の地質構造によって複雑に変化するため、すべり面の間隙水圧を正確に把握できる地下水観測井の設置が困難な場合が多い。特にすべり面が深い場合が問題である。このため、地下水排除工の効果として、地山の含水比を中性子水分計で直接測定する方法を開発して、新たな効果判定手法として提案した。そして、新潟県の新第三紀泥岩地すべり地に本調査手法を使用して、有効性の検証を行った。
成果の内容・特徴

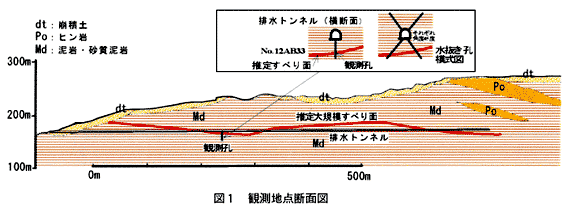

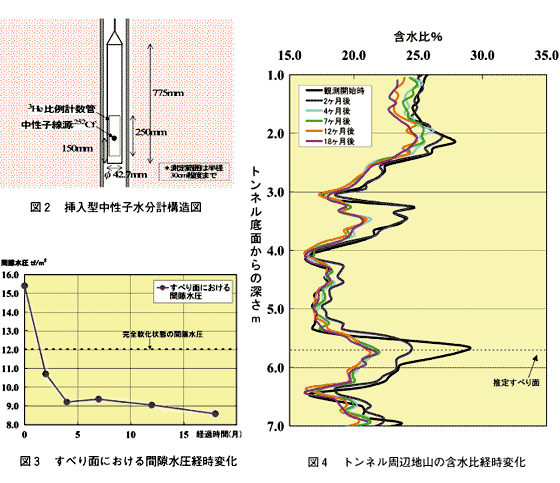

- 地すべり地内の新第三紀泥岩斜面に掘削された排水トンネルにおいて、検層用の観測孔を設置し(図1)、挿入型中性子水分計(図2)を用いてトンネル周辺地山の含水比を定期的に測定し、含水比の経時変化を観測した。
- 観測の結果、含水比は観測開始から数ヶ月間減少し、その後は大きな変動を示さなかった(図4)。また含水比から換算したすべり面の間隙水圧も当初は完全軟化状態での間隙水圧を超えていたが、数ヶ月間で減少し、その後は大きな変動を示さなかった(図3)。この結果は、観測孔施工後排水トンネルの効果により地山の水分が排出され、一定期間後に水分の排出が定常状態に達して安定した事を示している。
- このように中性子水分計を用いた観測によって、排水トンネルの効果がトンネル周辺地山の含水比の経時変化として把握でき、本手法を排水トンネルの地下水排除効果判定に利用することができる。
成果の活用面・留意点
排水トンネルに代表される地下水排除工の評価手法として、本手法は有効である。なお、間隙水圧は含水比から算出した推定値である。
具体的データ
その他
- 研究課題名:岩盤斜面における地下水流動実態解明のための調査解析技術の高度化
- 関連する中期計画大課題名:農村地域及び農業用貯水池の有する公益的機能の解明・評価
- 予算区分:交付金研究
- 研究期間:1999～2003年度
- 研究担当者:石田 聡、今泉眞之、土原健雄
- 発表論文等:石田 聡・原 郁男・土原健雄・今泉眞之、排水トンネル施工による地すべり地の地下水の挙動、農業工学研究所技報、202、91-100、2004.
