油圧ブレーカを利用したスパイラル杭の省力的・効果的施工技術

※アーカイブの成果情報は、発表されてから年数が経っており、情報が古くなっております。
同一分野の研究については、なるべく新しい情報を検索ください。

要約

本技術は、平鋼をねじった形状のスパイラル杭を油圧ブレーカにより省力的に施工する方法である。中山間地の堅く締まった圃場でも迅速に施工でき、かつ土壌強度を有効に利用した耐力が得られるので、ハウス用基礎の省力的な施工方法として利用できる。

キーワード:スパイラル杭、油圧ブレーカ、引抜き耐力
担当:近中四農研・傾斜地基盤部・機械施設研究室
連絡先:0877-62-0800、hirtana@affrc.go.jp
区分:近畿中国四国農業・作業技術、共通基盤・作業技術、野菜茶業・野菜栽培生理
分類:技術・参考

背景・ねらい

ハウス建設において、基礎の施工は埋設穴の掘削、重量の大きな基礎体の持ち運び、埋め戻し等、大きな労力を伴う作業の一つであり、作業の効率化、軽作業化が望まれている。一方、平鋼をねじった形状のスパイラル杭は、土壌を掘削することなしに施工でき、従来のコンクリート基礎にかわる基礎資材として着目されている。この杭は平野部に見られる比較的軟弱な黒ボク土圃場では、人力で回転させ、ねじ込むことによって容易に施工できる。しかし、中山間傾斜地域に多く見られる下層土が固い圃場では人力でねじ込むことができず、有効な施工方法は開発されていない。そこで、省力的に施工でき、かつ大きな引き抜き耐力が発揮できる施工方法を開発し、中山間傾斜地域におけるハウス建設の軽作業化に資する。

成果の内容・特徴

本技術は、平鋼をねじった形状のスパイラル杭(図1)を、油圧ブレーカを利用することにより打ち込む方法であり、省力的な施工ができ、かつ大きな引抜き耐力を発揮できる杭の機械施工技術である。

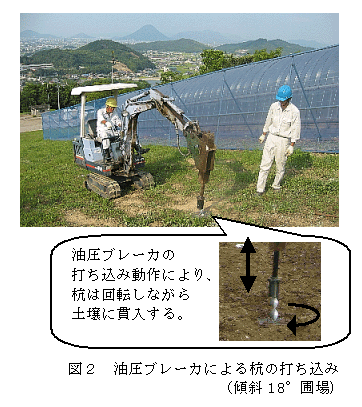

油圧ブレーカの振動を利用して打ち込むため、堅く締まった圃場においても1本あたり数10秒で施工でき、埋設穴の掘削、埋め戻しが必要なコンクリート基礎に比べて省力的である。油圧ショベルは1tクラスの小型なものでも利用可能である(図2)。

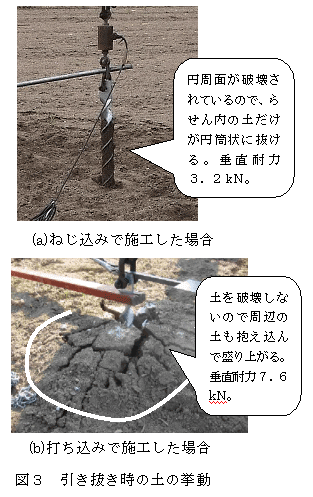

堅く締まった耕盤層のある圃場において、人力によるねじ込みで施工を行った場合、杭が貫入せずにその場で回転し、土壌が円筒状に破壊されてしまい、引き抜き耐力が低下する場合がある。しかし、本方法による打ち込みでは杭のねじりピッチと同一のピッチで回転しながら土壌に打ち込まれていくため、施工時に土壌を破壊することがなく、土壌のせん断強度を有効に利用した大きな耐力が得られる(図3)。

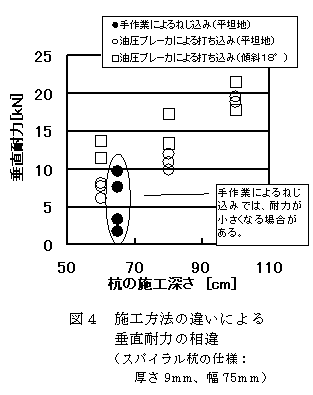

本方式によって打ち込んだスパイラル杭の耐力は打ち込み深さとの関係において明確な傾向があるため(図4)、埋設深さを容易に決定できる。また、深く打ち込む場合や傾斜地における施工でも労力は変わらない。
