乳白様変異米を乾式粉砕すると損傷デンプンが少なく粒径の細かい米粉になる

※アーカイブの成果情報は、発表されてから年数が経っており、情報が古くなっております。
同一分野の研究については、なるべく新しい情報を検索ください。

要約

粳米に生じる白濁部分では、胚乳デンプン粒間に空隙が存在し、白濁程度の大きい乳白様変異米は穀粒硬度が低い。乳白様変異米は、簡便に利用できるピンミルで乾式粉砕しても、損傷デンプンが少なく粒径の細かい粉になり、比容積の大きな米粉パンが焼ける。

キーワード:米粉、胚乳白濁系統、穀粒硬度、乾式粉砕、粒径、損傷デンプン、米粉パン
担当:近中四農研・米品質研究近中四サブチーム、パン用小麦研究近中四サブチーム
代表連絡先:電話084-923-4100
区分:近畿中国四国農業・作物生産、作物
分類:研究・参考

背景・ねらい

米粉パン等への加工に適した損傷デンプンが少なくかつ細かい米粉は、精米に胚乳組織を軟化するための酵素処理を行った後、湿式気流粉砕することで製造される。乾式の米粉製粉用ピンミルは、湿式気流粉砕方式で必要となる高額で大規模な製粉設備や、複雑な製粉工程を必要としない。しかし、米の胚乳はデンプンが密に詰まった構造をしているため、乾式粉砕すると、酵素処理後に湿式気流粉砕した米粉よりも粗く損傷デンプンの多い粉になる。そこで、粉質として知られており、粉になりやすいと考えられる胚乳白濁変異米を用いて、試験粉砕機及び米粉製粉用ピンミルによる乾式粉砕での製粉特性を調査する。

成果の内容・特徴

「コシヒカリ」を原品種とする胚乳白濁突然変異系統の胚乳には、デンプン粒が粗に詰まっており、デンプン粒の間に空隙が多数存在する(図1)。白濁の少ない心白様の系統(心白様変異系統)や白濁の大きな乳白様の系統(乳白様変異系統)等、様々な白濁の程度を示す突然変異系統では、白濁程度の大きな系統ほど穀粒硬度が低くなる傾向が認められ、乳白様変異系統は特に穀粒硬度が低い(図2)。
穀粒硬度の低い胚乳白濁系統の玄米を試験粉砕機のサイクロテックミルで粉砕すると、「コシヒカリ」よりも損傷デンプンが少なく粒径の細かい粉になる(図3)。「ほしのゆめ」の粉質変異系統「北海303号」も、損傷デンプンが少なく粒径の細かい粉になる。

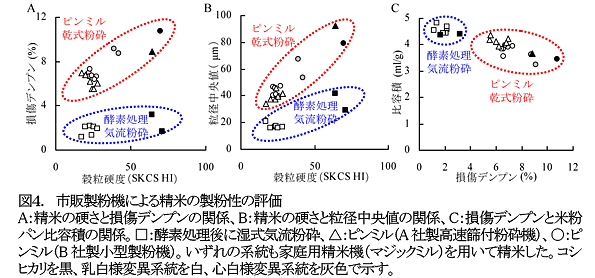

精米を酵素処理後に湿式気流粉砕する方法で米粉を調製すると、いずれの系統でも損傷デンプンが1～3%と少なく、粒径中央値が17～42 mmの細かい粉になる(図4A, B)。
米粉製粉用ピンミルによる乾式粉砕で精米から米粉を調製すると、「コシヒカリ」は損傷デンプンが9～11%と多く、粒径中央値が79～92 mmの粗い粉になる。穀粒が軟らかい胚乳白濁系統は、「コシヒカリ」よりも損傷デンプンが少なく粒径の細かい粉になり、酵素処理後に湿式気流粉砕した米粉に近づく(図4A, B)。
乳白様変異系統は、ピンミルで乾式粉砕しても損傷デンプンが6～7%と少ない粉になり、これらの粉から作ったパンには、酵素処理後に湿式気流粉砕した米粉から作ったパンに近い比容積を示すものがある(図4A, C)。

成果の活用面・留意点

乳白様変異米を利用することで、パン加工に適する米粉を簡便に得ることができる。
湿式気流粉砕方式では、乳白様変異米は粉砕機の中に詰まりやすいため適さない。
本研究で用いた「コシヒカリ」由来の乳白様変異系統は、精米時に砕けやすく歩留まりが悪いため、精米からの米粉製造コストについては別途検討する必要がある。
米粉パンは、米粉80 gにグルテン20 gを混合し、砂糖5 g、食塩2 g、ショートニング10 g、ドライイースト1.5 g、水80 mlを加えてノータイムストレート法で作製したが、系統によって最適加水量が異なる可能性がある。
