【背景】
養豚業で発生する豚舎汚水の中には、水質汚染物質である高濃度のリンが含まれており、汚水を放流する前にリンを除去する必要があります。また、リンは枯渇が懸念される有限資源でもあるため、汚水中のリンを回収し再利用することが望まれています。
豚舎汚水にはリン酸イオン、マグネシウムイオン、アンモニウムイオンなどが、リン酸を結晶化するMAP(リン酸マグネシウムアンモニウム)反応にちょうど適した濃度で含まれています。そのため、何らかの方法で豚舎汚水のpHを8～8.5の結晶化に適した値にまで上昇させれば、リン酸の結晶化反応が進行します。苛性ソーダなどのアルカリ剤を加えれば確実にpHを上昇させることができますが、劇物であるため養豚農家が用いるのには適しません。そこで簡便で安全な手段として、曝気により汚水中に溶存していた炭酸ガスを追い出しpHを上昇させる方法を採用してリンを結晶化させ、さらにはこれを回収することができる装置を開発するとともに、回収したリンの再利用の可能性についても検討してきました。
【リン除去回収技術の概要】
- 汚水処理施設のうち汚水原水が流入する部分に、汚水中に空気を送る「曝気部」と、汚水中の固形分を沈殿分離する「沈殿部」を併せて有するMAPリアクターを設置します(図1)。
- 曝気することで汚水のpHを8～8.5まで上昇させることができます(図2)。
- 汚水のpHが上昇すると結晶化反応であるMAP反応が進行します。生成したMAPや汚水中の浮遊物質をMAPリアクターの沈澱分離機能により汚水から取り除くことで、汚水中の全リン濃度や浮遊物質濃度が低減化できます(図2)。
- 曝気している槽に金網などの回収用部材を沈めると、その表面にMAPが付着・成長します。付着・成長したMAPは回収用部材を引き上げた後に容易に剥落させることができます。(MAP付着回収法)(特許第4129953号:畜舎汚水からの燐回収装置)(図1、図3)
- 生成されるMAPのほぼ5割をMAP付着回収法にて回収できます。また、1m3の豚舎汚水から最大で約170gのMAPを回収できます。肥育豚1,000頭規模の一貫経営の養豚場を想定すると、最大で1日におよそ1. 7kgのMAPが回収できることになります。但し、回収できるMAP量は豚舎汚水の性質(リン酸イオン濃度など)により異なりますので注意が必要です。
- MAPリアクターの設置コストを抑制する手段として、既設の最初沈殿槽や流量調整槽の一部を区切り曝気用の設備を付設し簡易MAPリアクターを構築して対応する方法もあり、この方法でもMAPリアクターとほぼ同等の機能を発揮できることが明らかになりました(図4)。
- 剥落させて回収したMAPは、天日乾燥後、肥料会社等における加工を経ることなく、直ちに肥料等として利用できることが明らかになってきました。市販のリン酸肥料よりもゆっくりと溶出すること、土壌のpHによりMAP中リン酸の溶出のパターンが異なること(図5)、市販のリン酸肥料に比べタマネギ栽培にMAPが優れていること(表1)、などが明らかにされつつあります。釉薬などの陶磁器原料としての利用も検討しています。
- 除去回収効率を向上させたい場合は、曝気を実施している槽へのニガリ液(塩化マグネシウム液)などのマグネシウム液の添加が有効です(図1)。入手が容易な場合は海水(約0.12%のマグネシウムイオンを含有)を利用することで、低コスト化をはかることも可能です。
- 曝気部での発泡が激しい場合は、消泡用油の添加が有効です。
【リン除去回収技術の実用化の効果】
わが国は必要とするリンを全て輸入に頼っていることに加え、近年の穀物増産等に連動してリン価格が急騰していることから、今後リンの回収再利用の動きはますます強くなるものと思われます。そのような情勢の中、本技術は簡便な手段にて豚舎汚水中リンを除去できると同時に回収もできることから、養豚農家でも実施可能な水質汚濁物質濃度低減化と有限枯渇資源回収を同時に実施できる技術として、今後の普及が期待されます。

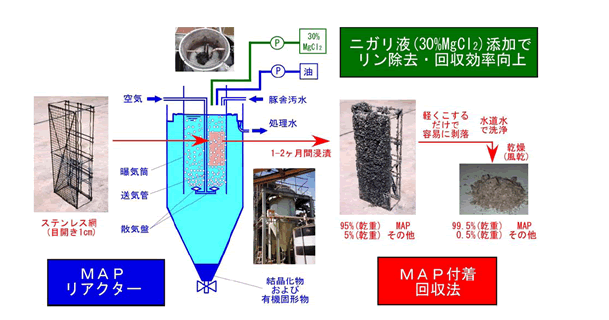

図1 結晶化法による豚舎汚水中リンの除去回収技術の概要図

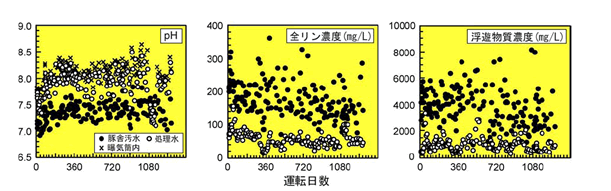

図2 3年間にわたるMAPリアクターの実証試験における運転性能
(畜産草地研究所にて実施した実証試験)
図3 MAP付着回収法の実証試験の様子(畜産草地研究所にて実施)
A:MAPリアクター曝気部へ浸漬する直前のMAP付着回収用部材
B:曝気部中へ1月間浸漬後に引上げ解体中の回収用部材
C:回収用部材へのMAPの付着状況
D:付着したMAPを剥落し乾燥中のもの

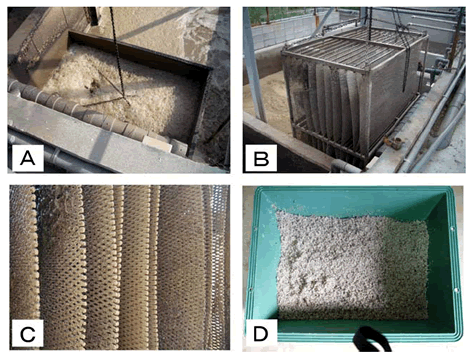

図4 国内の養豚農家(肥育豚2,400頭規模一貫経営)における実証試験の一例
A:既設の流量調整槽の一部を区切り曝気設備を付設して構築した簡易MAPリアクター
B:簡易MAPリアクターの曝気部に浸漬させたMAP付着回収用部材(金網)
C:回収用部材表面に付着したMAPの拡大図
D:付着したMAPを剥落し乾燥中のもの)

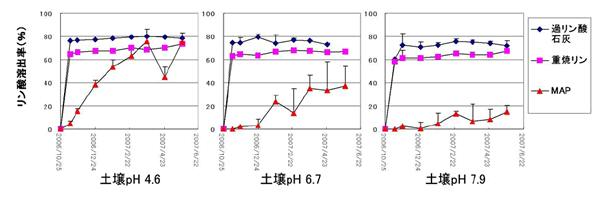

図5 pHの異なる土壌におけるMAP中リン酸の溶出特性
(溶出特性は、回収されたMAPをガラス繊維ろ紙に封入後、国頭マージ(pH4.6)、島尻マージ(pH6.7)、ジャーガル(pH7.9)の3種土壌に埋設し、一定期間に溶出したリン酸量により評価した。)

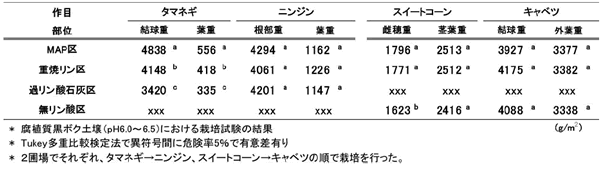

表1 回収されたMAPの施用が各種作物の収量に及ぼす影響
