農業機械研究部門

1.利用のメリット

無人での薬液散布が可能。収穫コンテナなどの園内運搬は楽で能率的。

2.開発機の概要

• 斜面上下に架設した基幹モノレールに、園内にくまなく配置したいろは坂方式のレールを組合わせて、防除や運搬を行うモノレール。
• 薬液の補給や収穫物の積替えは、双方のレールの接点で行い高能率。
• 防除は、150Lタンクを載せた防除セットを使い、無人で園内を隅々まで作業が可能。
• 収穫物や資材の運搬は、200kgが積める荷物台車で、楽々作業。
• 肥料散布は、80Lのタンクを載せた施肥セットを使って無人作業。
• 防除の作業能率は28a/時程度で、果樹園の下からホースを引きながら行う慣行手散布の約20倍。

3.活用上の留意点

• 最大傾斜30度以下の果樹園に設置可能。
• 等高線方向のレールの設置間隔は10m以内。

4.委託研究実施会社

株式会社ニッカリ、株式会社共立

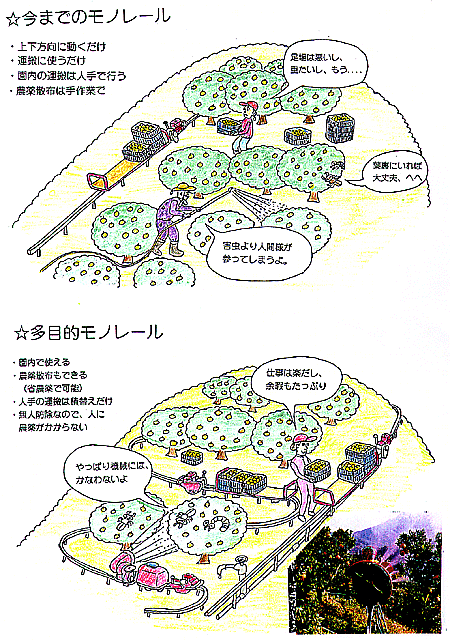

回行式軌条の配置

薬液散布装置(手前は斜面上下方向レール)

5.主要諸元・構造

• 構 造
  1)軌条は等高線方向のS字軌条と上下方向の本線軌条で構成される。
  2)S字軌条では、S字軌条けん引車が薬液散布車、運搬車等の作業機をけん引し て作業を行い、薬液の補給や収穫物等の載せ換えは、本線軌条との近接点で行う。
  3)本線軌条では、本線けん引車、本線タンク車、本線運搬車が、S字軌条タン ク車への薬液補給や収穫物の本線軌条末端への運搬等を行う。
  4)薬液の補給は、本線軌条に沿って設置した配管を介して、本線軌条端部のタンクから行うことも できる。
  5)薬液散布作業及び噴頭の方向制御は無人で行うことができる。
• 主要諸元

6.作業性能

• 薬液散布車による作業能率は散布量370L/10aのとき27a/hであり、薬液の付着は良好で、病虫害の発生はなかった。
• 収穫箱を等高線方向に約19m運搬するときの作業能率は64箱/h・人で、手運搬の2.5倍で、作業者の労働負担も軽減された。
• 肥料散布車により化成肥料を120kg/10a散布した時の作業能率は27a/hであった。
  (試験場所:愛媛県果樹試験場)
